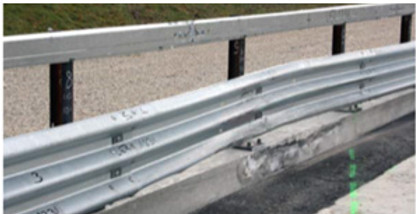

Geleideconstructies op kunstwerken - BPL58

  • Het systeem is ontworpen om op een verhoogde betonnen sokkel te worden geïnstalleerd.


  • Het systeem bevat geen zichtbare kabels.
    (Geen risico op scherpe randen.)


  • Een verhoogde sokkel van 21 tot 25 cm geeft de mogelijkheid om het onderhoud te beperken.


  • De plank komt voor de betonnen sokkel te zitten zodat schokindex bij impact beperkt wordt.

In het kort...

De geleideconstructies zijn lineaire elementen en worden langs de weg geïnstalleerd om een kerend vermogen te bieden aan een dwalend voertuig. Deze systemen worden samengesteld uit stalen onderdelen.

De prestatiekenmerken conform NBN EN1317-1/2/5 zijn:

  • Minimaal kerend vermogen: H2

  • Maximale werkingsbreedte : Wn 3

  • Maximale voertuigoverhelling : VIn 2

  • Maximale schokindex: ASI B


Om een overgang naar een andere geleideconstructie mogelijk te maken, moet de geometrie van de aansluitende planken identiek zijn.



Om het risico op scherpe randen te vermijden zullen alle longitudinale elementen een minimumhoogte van 35 mm hebben.



Omwille van onderhoudsredenen maar ook omwille van de reproduceerbaarheid van het gedrag van de geleideconstructie mag geen breuk in de ankers optreden.
