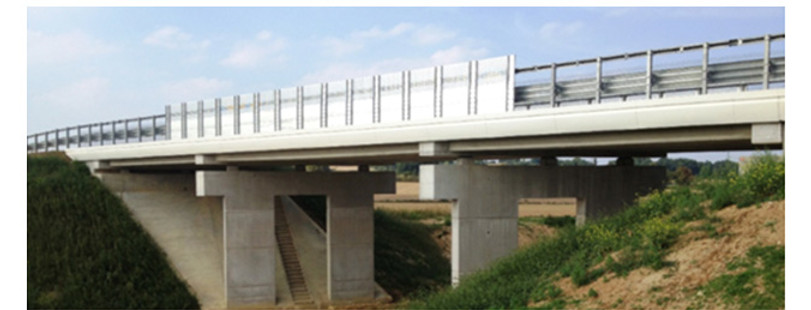

Accessoire : Auvent de protection caténaire architectural - BPL70AC
En bref ...

Cet accessoire combiné à la H4b obtient une performance H4bW4 ASI B.



Conformément à la norme NBN EN1317-1/2/5, l'ensemble, dispositif de retenue et auvent, présente un certificat CE global.

Les auvents présentent une hauteur de 1,8m. Le mètre inférieur est composé d'éléments pleins et les 80 cm supérieurs admettent des interstices de surface allant de 450 à 600 mm² . Le taux de percement y est d'au moins 30%.

Sur le coté accessible aux piétons, les auvents ne doivent pas être démontables.

Les interstices entre panneaux/structure et entre panneaux/ouvrage doivent être limités à 2mm.

Les auvents doivent résister:

  • aux charges climatiques suivant les règles en vigueur

  • à des charges horizontales ponctuelle de 1kN, appliquées à une hauteur de 1,8m au dessus du trottoir (vandalisme) et équidistantes de 1,5m

  • à des charges verticales de 0,55kN, agissant dans les sens ascendants et équidistantes de 1,5m.
